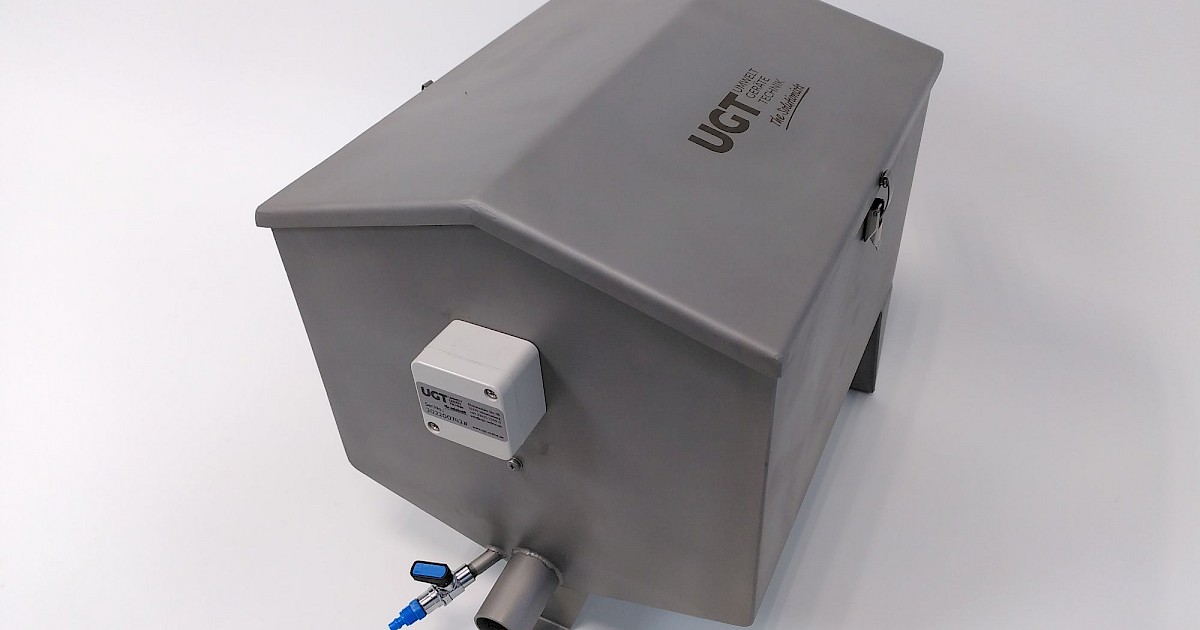

UGT Kippzähler V2A
UGT Kippzähler V2A
Kippzähler werden für die quantitative Bestimmung von Sickerwasser und abfließenden Oberflächenwasser eingesetzt. Dafür wird die direkte Menge des abfließenden Wassers als Durchflussrate (auch Volumenstrom) erfasst. Die Durchflussrate gibt an, welches Volumen eines Fluids in einer bestimmten Zeit durch eine bestimmte Querschnittsfläche fließt. Kippzähler bieten somit eine zeitlich hochaufgelöste, automatisierte Alternative zu Ausliterungsversuchen.
Die Kippzähler aus V2A-Stahl sind sehr robust und inert gegenüber Wasser verschiedener Herkunft und Zusammensetzung. Aufgrund des stabilen Materials sind deutlich größere Bauformen als bei Kunststoff-Kippzählern möglich. Um allen Durchflussvolumina gerecht zu werden, gibt es diese Kippzähler mit einer großen Auswahl an Kippschalengrößen - von 0,1 bis 20 Litern. Ab einem Volumen von 5 Litern empfehlen wir eine offene Bauweise.
Anwendungsgebiete:
- Erfassung der Sickerwasserraten in Lysimetern
- In Kombination mit dem Run Off-System ermöglichen Kippzähler die Bestimmung des Oberflächenabflusses von geneigten Ebenen. Der Oberflächenabfluss spielt eine maßgebende Rolle in der Hanghydrologie kleiner Einzugsgebiete.
- In Kombination mit dem H-Flume ermöglichen Kippzähler eine hohe Messgenauigkeit des Abflusses bei Niedrigwasser und höheren Abflüssen in offenen Gerinnen.
Bis zu einem Kippschalenvolumen von drei Litern sind die Kippzähler mit einem Anschluss zur aliquoten Probenahme ausgestattet. Pro Kippung wird dann über einen Auslaufstutzen mit Schlauchanschluss und Absperrventil 0,1…3 % Mengenaliquot in eine PE‑Sammelflasche zur weiteren Analyse im Labor abgefüllt.
- V2A Kippzähler 0,1 l Zählvolumen (Artikel-Nr.: 1920000)
- V2A Kippzähler 0,1 l Zählvolumen, mit adäquater Probennahme* (Artikel-Nr.: 1912000)
- V2A Kippzähler 0,25 l Zählvolumen (Artikel-Nr.: 1920500)
- V2A Kippzähler 0,25 l Zählvolumen, mit adäquater Probennahme* (Artikel-Nr.: 1920550)
- V2A Kippzähler 0,5 l Zählvolumen (Artikel-Nr.: 1921000)
- V2A Kippzähler 0,5 l Zählvolumen, mit adäquater Probennahme* (Artikel-Nr.: 1921100)
- V2A Kippzähler 1,0 l Zählvolumen (Artikel-Nr.: 1922000)
- V2A Kippzähler 1,0 l Zählvolumen, mit adäquater Probennahme* (Artikel-Nr.: 1922100)
- V2A Kippzähler 2,0 l Zählvolumen (Artikel-Nr.: 1923000)
- V2A Kippzähler 2,0 l Zählvolumen, mit adäquater Probennahme* (Artikel-Nr.: 1923100)
- V2A Kippzähler 3,0 l Zählvolumen (Artikel-Nr.: 1924000)
- V2A Kippzähler 3,0 l Zählvolumen, mit adäquater Probennahme* (Artikel-Nr.: 1924100)
- V2A Kippzähler 5,0 l Zählvolumen, offene Bauweise (Artikel-Nr.: 1925000)
- V2A Kippzähler 5,0 l Zählvolumen, geschlossene Bauweise (Artikel-Nr.: 1925010)
- V2A Kippzähler 10,0 l Zählvolumen, offene Bauweise (Artikel-Nr.: 1926000)
- V2A Kippzähler 20,0 l Zählvolumen, offene Bauweise (Artikel-Nr.: 1925100)
* Kippzähler mit adäquater Probenahme werden mit PE-Sammelflasche und Flaschenmagazin geliefert.
0,1 l |
0,25 l |
0,5 l |
1 l |
2 l |
3 l |
5 l |
|
Max. Volumenstrom in l/min |
2 |
7 |
7 |
12 |
24 42 x |
36 |
60 |
Dimensionen B x T x H in cm |
33 x 19 x 21,5 |
29 x 23 x 34 |
29 x 23 x 34 |
28 x 42 x 35 |
36,5 x 41 x 37 |
44 x 46 x 43 |
60,7 x 29 x 36,7 |
Gewicht in kg |
3,2 |
5,7 |
6,6 |
9,4 |
17 |
11,3 |
|
Material |
nichtrostender V2A-Stahl |
||||||
Kippwaage |
|||||||
Volumen je Schale in ml |
100 |
250 |
500 |
1.000 |
2.000 |
3.000 |
5.000 |
Lagerung |
justierbare zweiseitige Schneidenlagerung |
Flansch-lager |
|||||
Schlauchanschluss |
|||||||
Ein- / Auslaufstutzen in mm |
Ø 20 |
Ø 34 |
Ø 34 |
Ø 34 |
Ø 34 / 50 |
Ø 50 |
|
Einlaufhöhe in mm |
197 |
315 |
315 |
320 |
340 |
390 |
|
Ablaufhöhe in mm |
42 |
65 |
65 |
70 |
70 |
50 |
|
Standfuß |
|||||||
Eigenschaften |
Bohrungen zur horizontalen Montage, Wandhalterung auf Kundenwunsch möglich |
||||||
Impulsgeber |
|||||||
Eigenschaften |
Reedkontakt mit Permanentmagnet an der Kippwaage, inkl. Klemmkästchen für Anschlusskabel |
||||||
Max. Schaltstrom in A |
0,5 |
||||||
Max. Schaltspannung in V |
200 |
||||||
Klemmbereich in mm² |
bis 1,5 |
||||||
Adäquate Probenahme |
|||||||
Durchflussrate |
0,1…3 % der gesamt durchflossenen / gekippten Wassermenge |
