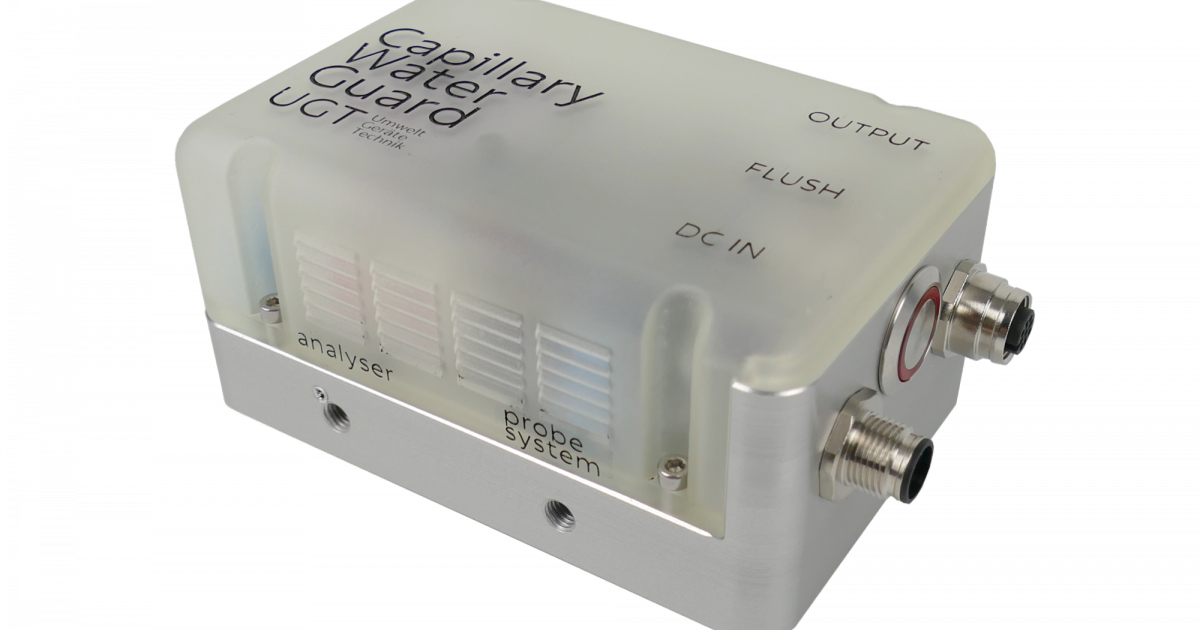

Wir haben den UGT Capillary Water Guard (CWG) speziell als Zubehörgerät für Gasanalysatoren entwickelt. Der CWG schützt die hochempfindlichen Geräte zuverlässig vor Wassereintritt, indem er zwischen Gasanalysator und Messgasquelle (z.B. ein Gasmultiplexer oder ein UGT WIP‑Master) geschaltet ist.

Wie funktioniert das Gerät?

Im Gehäuse des Capillary Water Guard sitzt ein Wasserdetektor, der via IR‑LED und Phototransistor Wasser im Zuleitungssystem zum Gasanalysator erkennt und daraufhin ein optisches Signal (blaue LED) sowie ein akustisches Signal absetzt. Dies führt zum Abbruch der Gasanalyse durch Unterbrechung des Gaszuflusses zum Gasanalysator. Ein Bypassventil schaltet um und lässt Umgebungsluft einströmen. Der Capillary Water Guard sendet zugleich ein Signal (potenzialfreier Kontaktschluss) über das 4-polige Kabel.

Wird der CWG mit einem UGT WIP-Master (WIP - Water Isotope Probe) verwendet, wird das Signal des CWG erkannt und der WIP-Master schließt als zusätzliche Sicherheitsmaßnahme alle Ventile. Nach der Wasserdetektion muss das Bypassventil im Capillary Water Guard und die Zuleitung von der Messgasquelle kommend gründlich mittels Spülmodus getrocknet werden. Das dafür vorhergesehe Spülset ist im Lieferumfang enthalten.

Lieferumfang

• Gehäuse mit Status-LEDs, akustischem Signal und 1/16“-Kapillaranschlüssen
• Picarro-Anschlussset
• 4-poliges Verbindungskabel M12/M12
• Steckernetzteil 230V / 18W
• Spülset mit Duranglasflasche und Schlauchverbindungen
• Adapterset ¼“
• Kleinteileset

Optionales Zubehör

• Diverse Picarro-Gasanalysatoren
• Mobile Vakuum und Förderpumpe MVF-120 (Artikel-Nr.: 124000)
• UGT WIP-System
