UGT Laborlysimeter
UGT Laborlysimeter
Vorteile im Überblick
- Kleinlysimeter für den Laborgebrauch
- Kontrollierte Experimente, genauere Ergebnisse
- Modular aufbaubar
UGT Laborlysimeter
Als Ergänzung unserer Lysimeter-Produktlinie haben wir eine Lösung im Labormaßstab entwickelt. Die Laborlysimeter sind kleine wägbare Lysimeterstationen, geeignet für Monolithen mit einem Durchmesser von 150 bis 800 mm und einer Höhe von 200 bis 1.500 mm und Untersuchungen im Innenbereich. Es ist sowohl für gestörte (von Hand befüllte) als auch für ungestörte Bodenmonolithen geeignet (spezielle Entnahmevorrichtungen).
Wir bieten Laborlysimeter in einer Vielzahl von Konfigurationen an. Jede Laborlysimeteranlage wird kundenspezifisch an das geplante Projekt angepasst.
Mögliche Messparameter sind:
- Wägung
- Untere Randbedingung
- Beregnung
- Wassergehalt des Bodens
- Bodentemperatur
- Elektrische Leitfähigkeit
- Bodenporenprobenahme
- Redox
- pH-Wert
Bodenprozesse im Labormaßstab
Lysimeter sind ein wichtiges Hilfsmittel zur Untersuchung des Wasserhaushalts in Landwirtschaft, Forstwirtschaft und weiteren ökologischen Fragestellungen. In Kombination mit Niederschlagsmessungen (Beregnungsanlage) ermöglichen sie die quantitative Bestimmung der aktuellen Verdunstung von vegetationsbedeckten oder vegetationslosen Böden.
Unser Laborlysimeter ist ein Kleinlysimeter, das wir speziell für den Laborgebrauch (Innenbereich) konzipiert haben. Design, Aufbau und Funktionalität sind hierbei immer vollständig auf das Untersuchungsziel abgestimmt.
Bodenprozesse im Labormaßstab zu studieren, bringt verschiedene Vorteile:
- die kontrollierte Umgebung erlaubt genauere Experimente
- der Maßstab wird an unterschiedlichste Prozesse angepasst
- es ermöglicht kürzere Versuchszeiten im Vergleich zu Feldstudien
- verschiedene Materialien können schnell eingebaut werden
Aufbau unseres Laborlysimeters – optional erweiterbar

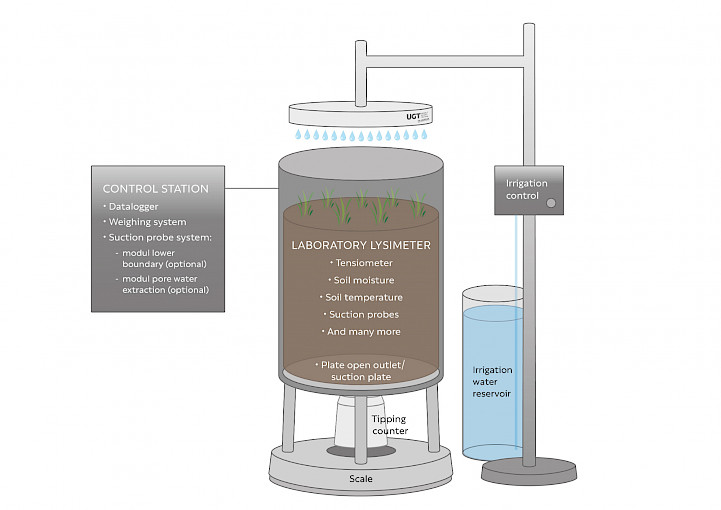

Das kompakte Laborlysimeter besteht aus einem Lysimetergefäß, einem Wägesystem und einer Reihe von hochpräzisen und passgenauen bodenhydrologischen Sensoren und jeweils einer Kontrollstation. Grundbaustein ist immer das Lysimetergefäß, welches händisch mit einem gestörten Boden befüllt werden, aber auch einen ungestört entnommenen Monolithen enthalten kann. Für Laborzwecke wird gewöhnlich ein Kunststoffmantel verwendet.
Das UGT Laborlysimeter kann um eine tension- und zeitgesteuerte Saugsondenanlage zur automatisierten Steuerung des Moduls Porenwassergewinnung und des Moduls unteren Lysimeterrands und um eine Beregnungsanlage erweitert werden. Ebenfalls haben wir einen speziellen Tisch (siehe Bild rechts) für eines oder mehrere Laborlysimeter entwickelt, den Sie auch bei uns bestellen können.
|
Laborlysimeter |
|
|
Maße Lysimetergefäß |
H=500mm iØ 300mm; aØ 315mm |
|
Stromversorgung |
230 V/ 50 Hz mit Stützakku 12 V/6,5 Ah |
|
Material |
PE-HD |
|
Boden mit freiem Sickerwasser Auslauf |
|
|
Material |
Polypropylen, kegelig, mit Auslassöffnung, Ø300 mm |
|
Filter |
Gitter mit geeigneter Maschenweite, um Bodenverluste zu vermeiden |
|
Wägesystem |
|
|
Wägezelle |
Plattform-Messzelle, V2A |
|
Genauigkeit |
0,025% |
|
Nennlast |
150 kg |
|
Bertriebstemperatur |
- 10…+40°C |
|
Kippzähler (optional) |
|
|
Kippvolumen |
4 ml, justierbar, Polyamid |
|
Volumenstrom |
max. 1 l/ min |
|
Gehäuse |
B = 210mm, H= 220mm T=255mm |
|
SMT 100 |
|
|
Anzahl |
max. 3 |
|
Messbereich Bodenfeuchte |
0-60 %vol (0…100% mit begrenzter Genauigkeit) |
|
Auflösung Bodenfeuchte |
± 1% vol |
|
Messgenauigkeit Bodenfeuchte |
± 3 % Vol |
|
Messbereich Temperatur |
-40 ... +60 °C erweiterter Temperatur Messbereich auf Anfrage |
|
Auflösung Temperatur |
± 0.2 °C |
|
Messgenauigkeit Temperatur |
± 0.8 % |
|
Signalausgang |
2x Analog (0-1V), digital SDI 12/ RS485 |
|
Tensio 160 Druckwandler Tensiometer |
|
|
Anzahl |
max. 3 |
|
Messbereich |
+ 20…-89 kPa |
|
Signalausgang |
0….1 V DC, 4-20mA |
|
Versorgungsspannung |
9….30V |
|
Abmessungen Standrohr |
Ø 12mm; Länge 10 cm, Edelstahl |
|
Saugsonde |
|
|
Saugsonden mit Keramikkerze |
3 Stück, L=10cm, Förder- und Unterdruckleitung |
|
Standrohr |
Acrylglas, Ø 20mm; 2 PE Schlauchanschlüsse, 2 PE-Absperrhähne |
|
Keramikzelle |
P80; 20x50mm |
|
Duransammelflasche (optional) |
3 Stück, 500 ml, GL 45, |
|
Anschlussdeckel (optional) |
3 Stück, PE, mit Silikondichtung Dichtung,Spezial-Wasser-Sperrventil, Schlauchanschlüsse |
|
Flaschenmagazin (optional) |
Edelstahl |
|
Lysimeter-Kontrollstation |
|
|
Datenlogger |
DT 80M; Universaldatenlogger, Software, optional kundenspezifische Programmierung |
|
Signalausgang digital |
8 I/O´s, SDI-12, RS232, RS485 |
|
Signalausgang analog |
bis zu 15 (± 50V) |
|
Anschlüsse |
Web & FTP Client/ Server, LAN, USB |
|
Gehäuse |
PG Verschraubungen, Schutzdach, Beschläge zur Mastmontage |
|
Modul Porenwassergewinnung - tension- und zeitgesteuerte Saugsondenanlage (optional) |
|
|
Pumpen |
3 Stk. elektrische Membranpumpe, vierstufig |
|
Saugleistung |
0,4 l/min |
|
Elektronische Vakuumregler |
3 Stück, bis 0,6 bar |
|
Kontrollstation |
in der Lysimeter Kontrollstation integriert |
|
Modul untere Randbedingung - tension- und zeitgesteuerte Saugsondenanlage (optional) |
|
|
Saugplatte |
HDPE, Ø 300mm |
|
Nylon Membran Porengröße |
30µm |
|
Luftdurchtrittspunkt |
> 1 bar |
|
Pumpe |
1 Stk. elektrische Membranpumpe, vierstufig |
|
Elektronische Vakuumregler |
1 Stück, bis 0,6 bar |
|
Saugleistung |
0,4 l/min |
|
Kontrollstation untere Randbedingung |
in der Laborlysimeter – Kontrollstation integriert |
|
Modul Beregnungsanlage (optional) |
|
|
Niederschlagsmengen l/h |
5…11 |
|
Beregnung |
konstant, natürlich, gleichmäßig |
|
UGT – 3 Schicht-Filterkies (otional) |
|
|
Fraktion 1 Korngröße |
0,1 …0,5mm |
|
Fraktion 2 Korngröße |
0,71…1,25mm |
|
Fraktion 3 Korngröße |
3,15…5,60mm |
