UGT SMT-100 Bodenfeuchtesonde
UGT SMT-100 Bodenfeuchtesonde
Kompakt, funktionell und robust: Der SMT-100 kombiniert die Vorteile eines kostengünstigen FDR Sensor Systems mit der Genauigkeit eines TDR. Standardmäßig liefern wir den Sensor im praktischen Transportkoffer-Set mit einem Lesegerät zur mobilen Messung der volumetrischen Bodenfeuchte und Bodentemperatur. Sie können den SMT-100 aber auch einzeln entweder als analoge Version mit verschiedenen Spannungsbereichen oder mit digitaler Schnittstelle bestellen.
Was kann der SMT-100?
Der Sensor bestimmt den volumetrischen Wassergehalt und die Temperatur. Er hat einen breiten Messbereich, ist wartungsfrei und frostsicher. Mit einer schnellen Reaktionszeit und einer geringen Empfindlichkeit bei salzigen Böden ist er für lange Beobachtungszeiten bestens geeignet. Zusätzlich zum Wassergehalt und der Temperatur kann auch die relative Dielektrizitätszahl ausgegeben werden.

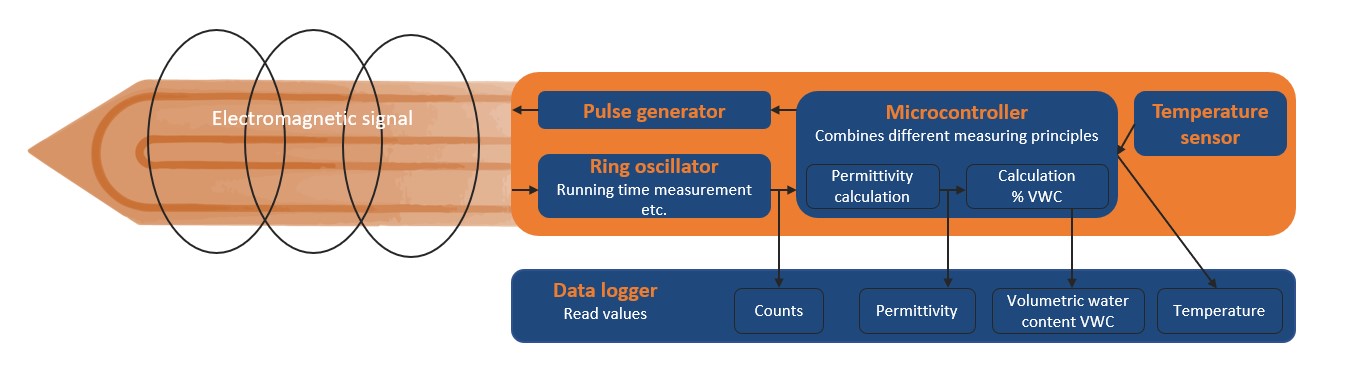

Wie bei einem TDR wird die Laufzeit eines Signals ermittelt, um die relative Dielektrizitätszahl εr des Bodens zu bestimmen. Und wie bei einem FDR wird εr in eine leicht zu messende Frequenz umgesetzt. Im Gegensatz zu sonstigen FDR basiert dieser Sensor jedoch nicht auf der Kapazitätsmessung mittels eines Kondensators, sondern verwendet einen Ringoszillator, um die Signallaufzeit in eine Frequenz umzusetzen. Die dabei verwendete Frequenz (>100MHz) ist hoch genug, um auch in tonigen Böden eine gute Funktion zu gewährleisten.
Wie ist der SMT-100 aufgebaut?
Das Design basiert auf einer integrierten Leiterplatte, was ökonomische Vorteile bringt. Die Klingenform vereinfacht die Installation im Boden. Gehäuse und Kabel sind wasserdicht versiegelt. Die Datenverarbeitung und -speicherung funktioniert über einen externen Logger. Der SMT-100 ist busfähig, sodass Sie mehrere Geräte an einen Logger anschließen können.
Signal | - digital (RS485 mit UGT-Protokoll, auf Kundenwunsch auch SDI-12) - analog (0-1V, andere Spannungsbereiche auf Anfrage) |
Stromversorgung |
digital 4 - 24 VDC (analog 12 - 24 VDC) |
Stromaufnahme |
40 mA während der Messung |
Kabellänge |
10 m |
Maße |
182 x 30 x 12 mm |
Bodenfeuchte Messbereich Genauigkeit mit allgemeiner Kalibrierung Genauigkeit nach spezifischer Kalibrierung Auflösung |
0-60 % (0 - 100 % mit begrenzter Genauigkeit) ±3 Vol. % in mineralischen Böden mit mittlerer Salinität von 0 - 50 Vol. % ±1 Vol. % 0,1 Vol. % |
Temperatur Messbereich Genauigkeit Auflösung |
-40 ... +80 °C (analog -40 ... +60 °C) erweiterter Temperaturbereich auf Anfrage ±0,2 °C (analog ±0,8 °C) 0,01 °C (analog 0,2 °C) |
