UGT IoT Box
UGT IoT Box
Vorteile im Überblick
- Für den Einsatz im Feld
- Verschiedene Varianten verfügbar
- NB-IoT, LoRaWAN oder reiner Datenlogger
- Für bis zu 6 bzw. 9 Sensoren
UGT IoT Box
Unsere IoT Boxen sind eigens für den zuverlässigen Feldeinsatz konzipiert und perfekt geeignet für die Verwendung von bis zu neun SDI-12 / Modbus-Sensoren / Digitalzähler. Die Besonderheit der UGT IoT (Power) Box ist, dass die Messdaten nicht auf dem IoT data collector gespeichert, sondern per Funk an den SVADSS- oder Kunden-Server versendet werden. Der Endnutzer ruft vom PC aus die Daten dann ab.
Die Datenübertragung kann über NB-IoT (Mobilfunknetz) oder über LoRaWAN erfolgen. Für LoRaWAN wird ein separates LoRaWAN-Netz bzw. Gateway benötigt. Für beide Datenübertragungsvarianten besteht die Möglichkeit, die Box in der Bauform IoT Box (batteriebetrieben, bis zu 6 Sensoren) oder der Bauform IoT Power Box (akkubetrieben, bis zu 9 Sensoren) zu verwenden.
Die NB-IoT Box und die NB-IoT Power Box sind jeweils mit oder ohne SD-Karte erhältlich:
- Die Variante mit SD-Karte ermöglicht die lokale Speicherung der Messdaten direkt vor Ort und erlaubt gleichzeitig weiterhin den Datenversand über NB-IoT.
- Zusätzlich steht eine reine Daten-Box bzw. Daten-Power-Box zur Verfügung, die keine NB-IoT-Datenübertragung unterstützt. Bei dieser Version werden die Messdaten lokal auf einer SD-Karte gespeichert. Die Daten liegen im gleichen verschlüsselten Format vor, das auch bei NB-IoT-Übertragungen verwendet wird. Sie können die Daten herunterladen und manuell im SVADSS-Portal hochladen, wo sie automatisch entschlüsselt werden. Hinweis: Bei den reinen Daten-Varianten erfolgt keine automatische Zeitsynchronisierung. Dadurch kann die interne Uhrzeit im Laufe der Zeit von der tatsächlichen Uhrzeit abweichen. Für einen sinnvollen Einsatz ist daher ein regelmäßiger manueller Abgleich der Uhrzeit erforderlich.
Zubehör: Wir bieten Ihnen für die IoT-Box verschiedene Wetterschutzumhausungen mit Erdspießen und Baumbefestigungssets an.
- NB-IoT Box für Sensoren, inkl. Datenversand 10 Jahre / 1 GB (Artikel-Nr 5140530)
- NB-IoT Box mit Datenspeichererweiterung für Sensoren, inkl. Datenversand 10 Jahre / 1 GB (Artikel-Nr.: 5140531)
- *Daten-Box mit SD-Karte für Sensoren (Artikel-Nr.: 5140532)
- LoRaWAN Box
- NB-IoT Power Box für energiebedürftige Sensoren, inkl. Datenversand 10 Jahre / 1 GB (Artikel-Nr.: 5140535)
- NB-IoT Power Box mit Datenspeichererweiterung für energiebedürftige Sensoren, inkl. Datenversand 10 Jahre / 1 GB (Artikel-Nr.: 5140536)
- *Daten-Power-Box mit SD-Karte für energiebedürftige Sensoren (Artikel-Nr.: 5140537)
*Die reinen Daten-Varianten speichern die Messdaten ausschließlich auf der SD-Karte. Die verschlüsselt gespeicherten Daten können heruntergeladen und anschließend manuell in das SVADSS-Portal übertragen werden, wo sie automatisch entschlüsselt werden. Hinweis: Bei den reinen Daten-Varianten erfolgt keine automatische Zeitsynchronisierung. Dadurch kann die interne Uhrzeit im Laufe der Zeit von der tatsächlichen Uhrzeit abweichen. Für einen sinnvollen Einsatz ist daher ein regelmäßiger manueller Abgleich der Uhrzeit erforderlich.
Technische Daten: IoT Box / IoT Daten-Box / Daten-Box
|
Parameter |
Spezifikationen |
|
Dimensionen |
Höhe 122 mm, Breite des Gehäuses 85 mm, Deckel Ø92 mm mit Goretex-Druckausgleich |
|
Anzahl Sensoren |
1 bis 6 |
|
Gehäuse Material / Schutzart |
Polycarbonat (Feuerfest & UV-stabilisiert) / IP 68 |
|
O-Ringe |
Ø81 & Ø77 mm |
|
Einsatzbereich |
-10 … +50 °C, Installation ober- und unterirdisch |
|
Datenübertragung und -Speicherung |
|
|
Unterstützter LPWAN-Standard |
NB-IoT (auf Anfrage: LoRaWAN) |
|
Übertragungsintervall |
1-h-Intervall voreingestellt, kürzere Intervalle auf Anfrage > reduzieren Batterielebensdauer |
|
Antenne |
Helikal, Verstärkung 2,5 dBi |
|
Speicherung |
lokal auf SD-Karte nur bei Verwendung einer IoT Daten-Box oder Daten-Box |
|
Stromversorgung |
|
|
Stromversorgung |
3,6 V Lithiumbatterie LS33600/17.000 mAh |
|
Stromverbrauch |
<3,5 μA im Sleepmodus / 250 mA beim Senden |
|
Batterielebensdauer |
mind. 5 Jahre bei 6 Messungen / Tag bzw. 100 μA/Datenversand |

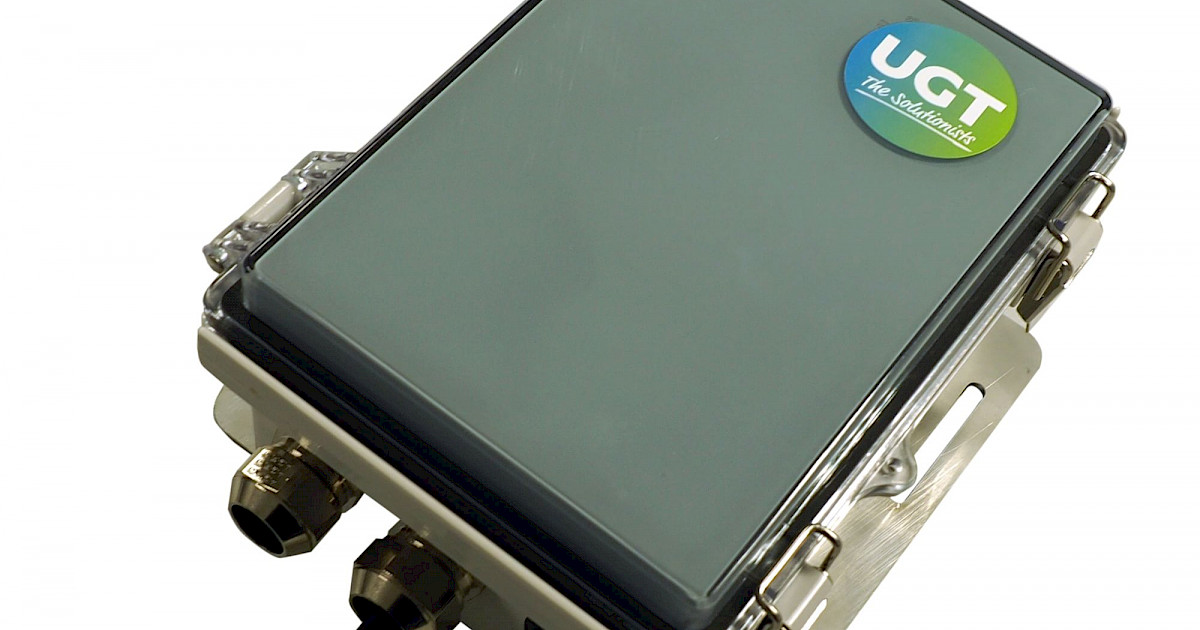

Technische Daten: IoT Power-Box / IoT Daten-Power-Box / Daten-Power-Box
|
Parameter |
Spezifikationen |
|
Dimensionen B x T x H |
150 x 90 x 205 mm |
|
Anzahl Sensoren |
1 bis 9 |
|
Gewicht |
ca. 1,85 kg |
|
Gehäuse Schutzart |
IP 67 |
|
Einsatzbereich |
-10 … +50 °C, Installation oberirdisch |
|
Datenübertragung und -Speicherung |
|
|
Unterstützter LPWAN-Standard |
NB-IoT (auf Anfrage: LoRaWAN) |
|
Übertragungsintervall |
1-h-Intervall voreingestellt, kürzere Intervalle auf Anfrage > reduzieren Batterielebensdauer |
|
Antenne |
Helikal, Verstärkung 2,5 dBi |
|
Speicherung |
lokal auf SD-Karte nur bei Verwendung einer IoT Daten-Power Box oder Daten-Power-Box |
|
Stromversorgung |
|
|
Stromversorgung |
12,8 V / 12 Ah LiFePO4 Lithium-Eisen-Phosphat Batterie |
|
Betriebsspannung |
10 V … 14,6 V |
|
Ladeschwelle |
<12 V (darunter muss die Batterie unverzüglich nachgeladen werden) |
|
Betriebstemperatur beim Entladen / Laden |
-20 … +60 °C / 0 … +50 °C |
